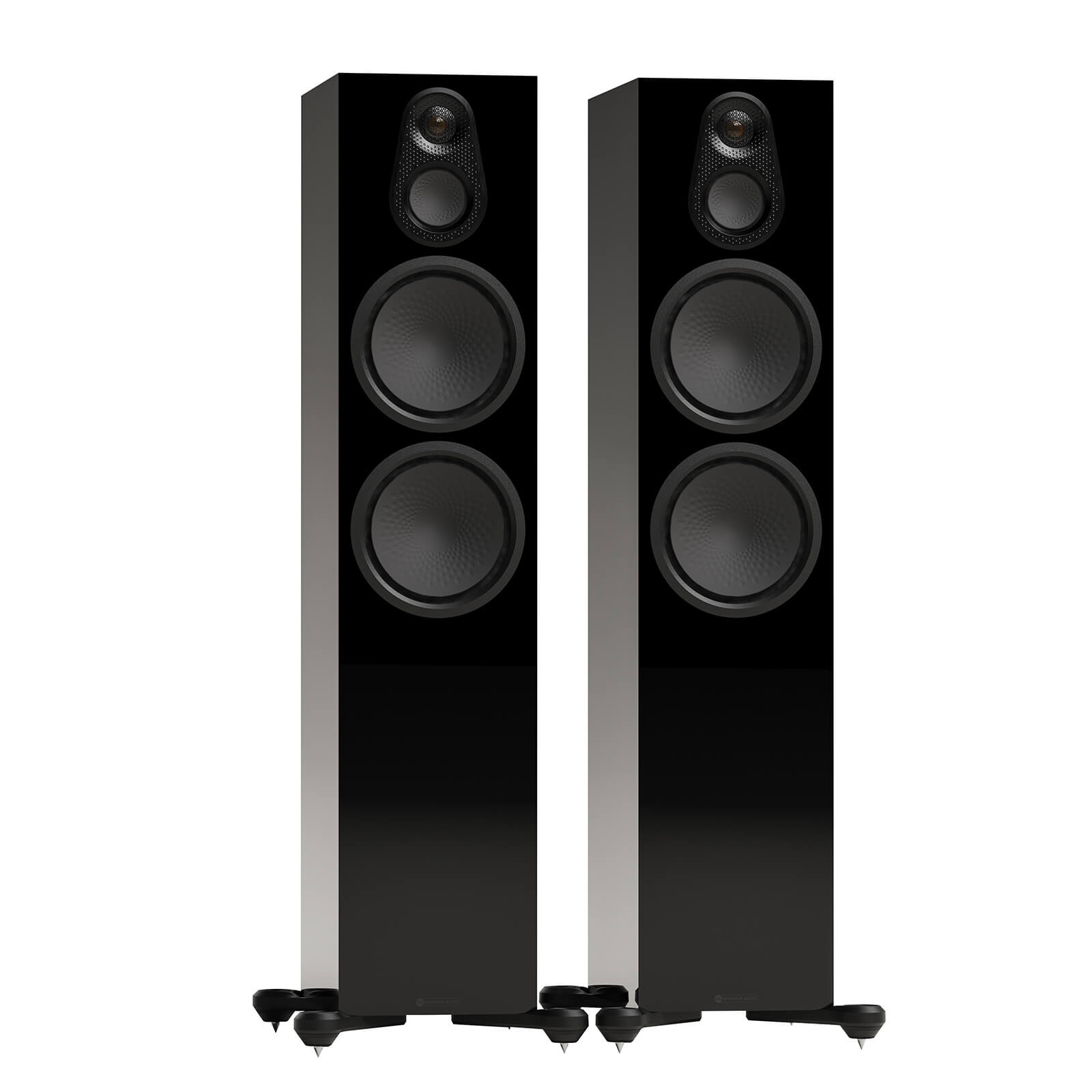

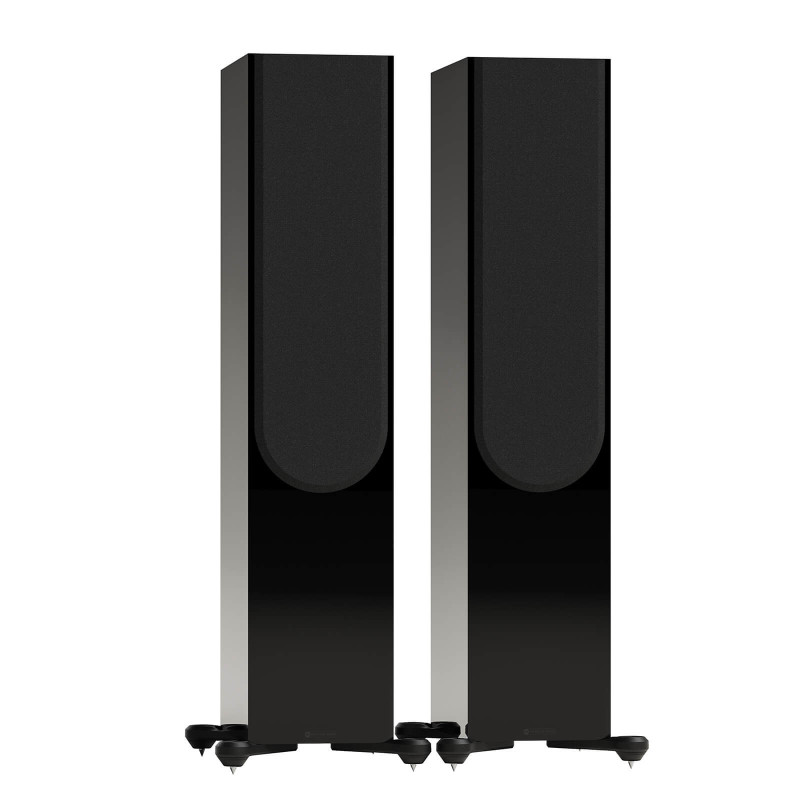

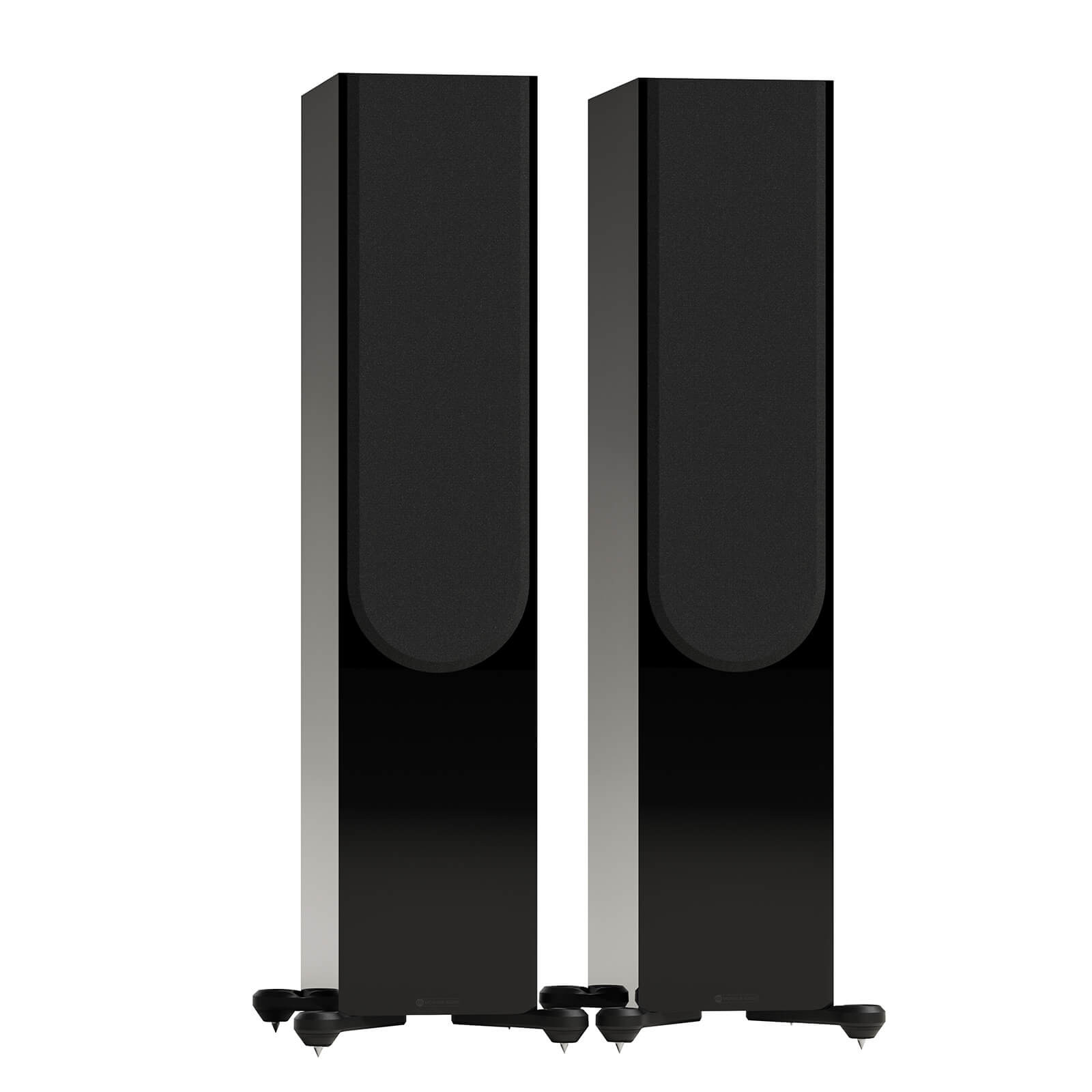

Monitor Audio Silver 500 8G – flagowe kolumny podłogowe serii Silver 8G

Monitor Audio Silver 500 8G to największy i najbardziej imponujący model podłogowy ósmej generacji serii Silver. Jest to zaawansowana trójdrożna konstrukcja Hi-Fi, zaprojektowana dla wymagających słuchaczy oczekujących dużej skali dźwięku, głębokiego basu, wysokiej dynamiki i precyzyjnej reprodukcji muzyki.

Za najniższe częstotliwości odpowiadają aż dwa 8-calowe przetworniki C-CAM RST III, którym towarzyszy dedykowany 3-calowy przetwornik średniotonowy C-CAM RST III oraz 25-milimetrowy tweeter C-CAM Gold Dome. Taki układ pozwala uzyskać pasmo przenoszenia sięgające 28 Hz – 35 kHz, skuteczność na poziomie 90 dB oraz maksymalny poziom ciśnienia akustycznego aż 119 dB.

Silver 500 8G zostały stworzone z myślą o dużych i średnich pomieszczeniach odsłuchowych, wymagających systemach stereo oraz wysokiej klasy kinie domowym. To konstrukcja dla osób, które chcą otrzymać dużą, pełną i dynamiczną prezentację bez konieczności sięgania po jeszcze większe kolumny z wyższych serii producenta.

Największa konstrukcja podłogowa serii Silver 8G

Monitor Audio Silver 500 8G zajmują szczyt oferty podłogowej serii Silver 8G. W porównaniu z Silver 300 8G model ten wykorzystuje dwa większe, 8-calowe woofery C-CAM RST III, dzięki czemu może zaoferować jeszcze większą skalę brzmienia i mocniejsze przetwarzanie najniższych częstotliwości.

Konstrukcja zachowuje przy tym klasyczny dla serii Silver trójdrożny układ:

• sekcja niskotonowa – 2 × 8" C-CAM RST III,

• sekcja średniotonowa – 1 × 3" C-CAM RST III,

• sekcja wysokotonowa – 1 × 25 mm C-CAM Gold Dome.

Każdy przetwornik został zoptymalizowany pod kątem konkretnego zakresu częstotliwości, co pozwala uzyskać dużą swobodę dynamiczną i precyzyjne odwzorowanie całego pasma.

Dwa 8-calowe przetworniki C-CAM RST III

Najważniejszym elementem Silver 500 8G są dwa potężne przetworniki niskotonowe o średnicy 8 cali, wyposażone w membrany wykorzystujące technologię C-CAM oraz geometrię RST III.

RST III zwiększa sztywność membrany i pomaga ograniczać niepożądane odkształcenia podczas pracy. W połączeniu z dużą powierzchnią dwóch wooferów pozwala to uzyskać głęboki, mocny i jednocześnie kontrolowany bas.

Monitor Audio deklaruje dla Silver 500 8G pasmo rozpoczynające się już od 28 Hz (-6 dB). Tak niskie zejście pozwala odtworzyć dużą część najniższego zakresu muzycznego bez konieczności natychmiastowego stosowania subwoofera.

W praktyce duża sekcja niskotonowa sprawia, że kolumny bardzo dobrze odnajdują się w muzyce wymagającej dużej energii – od rocka i metalu, przez elektronikę i hip-hop, aż po muzykę symfoniczną oraz ścieżki filmowe.

C-CAM RST III – połączenie sztywności i szybkości

Technologia C-CAM stosowana przez Monitor Audio wykorzystuje zaawansowane materiały do budowy lekkich i sztywnych membran. W połączeniu z geometrią RST III pozwala uzyskać dobrą kontrolę ruchu przetwornika i wysoką odporność na deformację.

W rezultacie dwa duże woofery Silver 500 8G mogą generować znaczne ilości energii akustycznej, zachowując jednocześnie odpowiednią szybkość reakcji.

To istotne nie tylko przy bardzo niskich częstotliwościach. Dobrze kontrolowana sekcja basowa ma bezpośredni wpływ na rytmikę, dynamikę i ogólną przejrzystość całego systemu.

Dedykowany 3-calowy przetwornik średniotonowy

Duże woofery nie muszą zajmować się zakresem średnich częstotliwości. Monitor Audio zastosowało tutaj osobny 3-calowy przetwornik średniotonowy C-CAM RST III.

To właśnie średnica ma kluczowe znaczenie dla naturalnego odwzorowania wokali oraz większości instrumentów. Dedykowany przetwornik umożliwia dokładniejsze odtworzenie ludzkiego głosu, gitary, fortepianu, skrzypiec czy instrumentów dętych.

Efektem jest większa czytelność i separacja źródeł pozornych, szczególnie podczas odsłuchu złożonych nagrań.

C-CAM Gold Dome – precyzyjne wysokie tony

Za najwyższy zakres pasma odpowiada 25-milimetrowy tweeter C-CAM Gold Dome.

Konstrukcja została zoptymalizowana pod kątem uzyskania wysokiej szczegółowości, szerokiego zakresu i dobrej przestrzenności.

Gold Dome pozwala Silver 500 8G prezentować drobne informacje zawarte w nagraniach – wybrzmienia talerzy perkusyjnych, pogłosy sali, mikrodynamikę instrumentów oraz detale realizacyjne.

Jednocześnie wysokie tony są częścią większej, spójnej konstrukcji trójdrożnej, dzięki czemu przejście pomiędzy średnicą i górą pasma pozostaje naturalne.

Zaawansowana zwrotnica

Monitor Audio zastosowało w Silver 500 8G udoskonaloną konstrukcję zwrotnicy, której zadaniem jest precyzyjna integracja trzech sekcji przetworników.

Punkty podziału ustalono na:

• 640 Hz pomiędzy sekcją niskotonową i średniotonową,

• 2,8 kHz pomiędzy średnicą i wysokimi tonami.

Odpowiednie rozdzielenie zakresów pozwala każdemu z przetworników pracować w obszarze, w którym jest najbardziej efektywny.

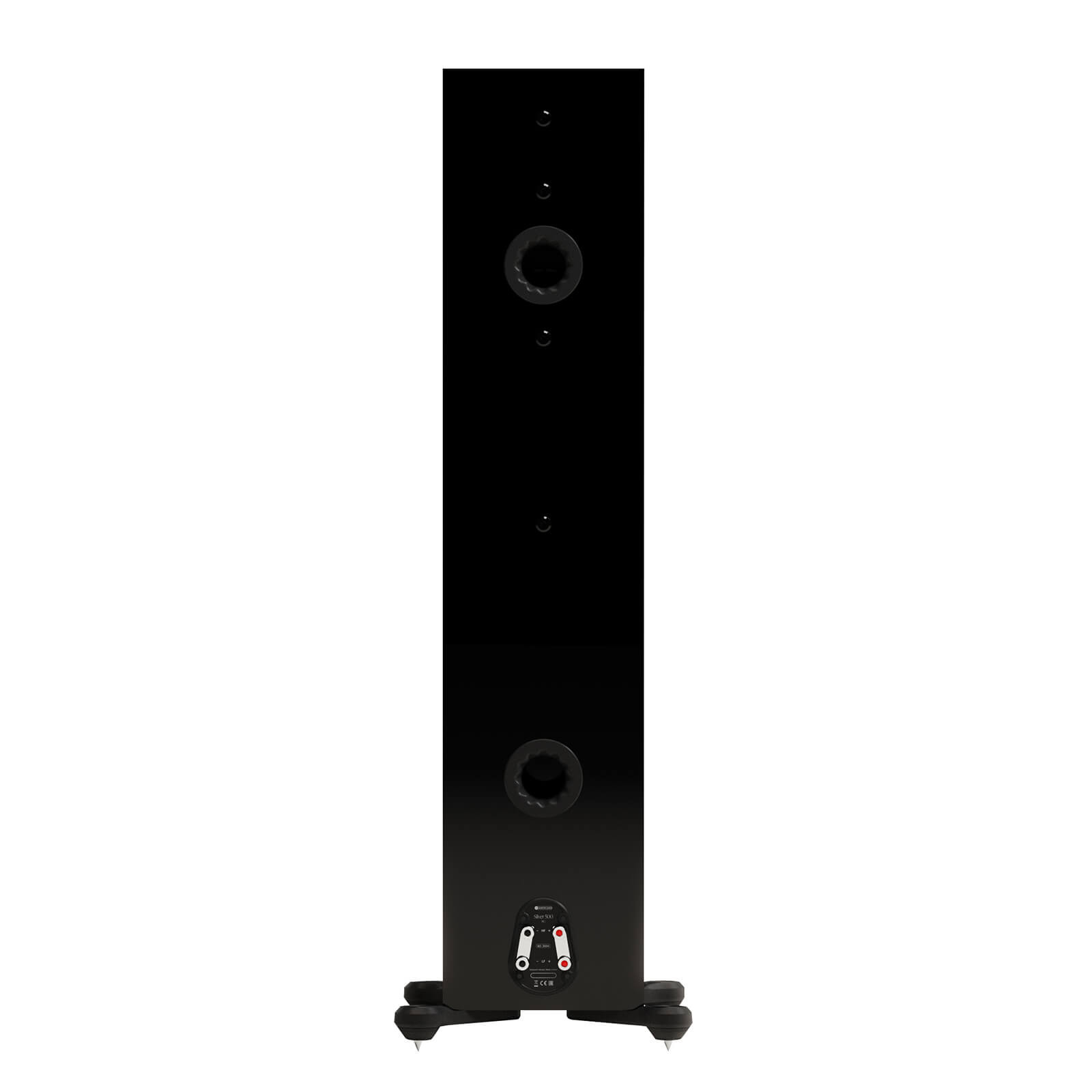

Silent Flow Port – głęboki i czysty bas

Silver 500 8G wykorzystują technologię Silent Flow Port.

Monitor Audio zoptymalizowało przepływ powietrza przez port bass-reflex, ograniczając turbulencje, które mogą powodować niepożądane szumy i zniekształcenia.

Port został dostrojony do 33 Hz, co współpracuje z dużą sekcją niskotonową i pozwala uzyskać wyjątkowo głębokie zejście basu.

To rozwiązanie ma szczególne znaczenie przy dużych poziomach głośności, kiedy przez port przepływa znaczna ilość powietrza.

Through-Bolt – sztywna i stabilna konstrukcja

Silver 500 8G wykorzystują również technologię Through-Bolt, czyli mocowanie przetworników za pomocą śrub przechodzących przez obudowę.

Rozwiązanie to zwiększa mechaniczną stabilność całej konstrukcji i pomaga ograniczyć niepożądane rezonanse obudowy.

W przypadku kolumn wyposażonych w dwa 8-calowe woofery jest to szczególnie istotne. Duża energia generowana przez sekcję niskotonową wymaga odpowiednio sztywnej i stabilnej obudowy.

Jak brzmi Monitor Audio Silver 500 8G?

Silver 500 8G oferują duże, dynamiczne i przestrzenne brzmienie. To kolumny nastawione nie tylko na szczegółowość, ale również na skalę i swobodę prezentacji.

Bas – potężny, głęboki i kontrolowany

Dwa 8-calowe woofery zapewniają ogromny potencjał w zakresie niskich częstotliwości.

Silver 500 8G potrafią zejść bardzo nisko, zachowując przy tym odpowiednią kontrolę. Bas ma dużą skalę, dobrą dynamikę i fizyczną energię.

Świetnie sprawdza się w muzyce elektronicznej, rocku, metalu czy hip-hopie, ale równie dobrze oddaje potęgę dużych instrumentów akustycznych oraz orkiestry.

Średnica – naturalna i szczegółowa

Dedykowana sekcja średniotonowa pozwala uzyskać bardzo dobrą czytelność wokali i instrumentów.

Wokale są wyraźnie separowane, a instrumenty otrzymują odpowiednią przestrzeń do swobodnego wybrzmiewania. W dobrym systemie stereo średnica może tworzyć bardzo realistyczny obraz sceniczny.

Wysokie tony – szczegółowe i otwarte

C-CAM Gold Dome zapewnia dużą ilość informacji w górnej części pasma.

Pozwala to wydobyć niuanse z nagrań i uzyskać precyzyjne odwzorowanie przestrzeni akustycznej.

Duża skala i dynamika

Największą przewagą Silver 500 8G nad mniejszymi konstrukcjami jest skala.

Producent deklaruje 90 dB skuteczności oraz maksymalny poziom 119 dB SPL, dzięki czemu kolumny zostały stworzone do bardzo dynamicznego odtwarzania muzyki.

Silver 500 8G mogą więc zagrać zarówno subtelnie i kameralnie, jak i bardzo potężnie, kiedy nagranie tego wymaga.

Monitor Audio Silver 500 8G – kolumny do dużych pomieszczeń

Ze względu na rozmiary obudowy i zastosowanie dwóch 8-calowych wooferów Silver 500 8G szczególnie dobrze sprawdzą się w średnich i dużych pomieszczeniach odsłuchowych.

Ich duża skala brzmienia pozwala uniknąć sytuacji, w której kolumny wydają się zbyt małe względem przestrzeni.

Jednocześnie smukła konstrukcja pozostaje elegancka i stosunkowo łatwa do ustawienia w nowoczesnym wnętrzu.

Dobór wzmacniacza do Silver 500 8G

Silver 500 8G mają impedancję nominalną 8 Ω, ale minimalna impedancja wynosi 3,6 Ω przy 2 kHz. Producent zaleca wzmacniacze o mocy:

60–250 W przy 8 Ω
125–500 W przy 4 Ω.

Tak szeroki zakres rekomendowanej mocy pozwala budować zarówno wysokiej klasy system zintegrowany, jak i bardziej rozbudowaną konfigurację z wydajną końcówką mocy.

Przy wykorzystaniu potencjału dwóch 8-calowych wooferów warto zwrócić uwagę przede wszystkim na jakość i wydajność prądową wzmacniacza. Stabilna elektronika pozwoli lepiej kontrolować sekcję basową i wykorzystać możliwości dynamiczne kolumn.

Monitor Audio Silver 500 8G w kinie domowym

Silver 500 8G znakomicie sprawdzą się również jako główne kolumny w wysokiej klasy kinie domowym.

Duża dynamika i głębokie zejście basu pozwalają uzyskać potężny front sceny dźwiękowej, podczas gdy dedykowana sekcja średniotonowa zapewnia czytelność dialogów i elementów ścieżki dźwiękowej.

W połączeniu z pozostałymi modelami Silver Series 8G można stworzyć kompletny system wielokanałowy o spójnym charakterze tonalnym.

Elegancki wygląd klasy premium

Pomimo dużych możliwości akustycznych Silver 500 8G zachowują elegancką, nowoczesną stylistykę.

Kolumny są dostępne w trzech wykończeniach:

• High Gloss Black – czerń na wysoki połysk,

• European Walnut – orzech europejski,

• Satin White – biel satynowa.

Dzięki temu mogą dobrze prezentować się zarówno w nowoczesnym salonie, jak i klasycznym pomieszczeniu odsłuchowym.

Najważniejsze zalety Monitor Audio Silver 500 8G

• największy model podłogowy serii Silver 8G,

• zaawansowana konstrukcja trójdrożna,

• 2 × 8" C-CAM RST III,

• 3" C-CAM RST III średniotonowy,

• 25 mm C-CAM Gold Dome,

• pasmo przenoszenia 28 Hz – 35 kHz,

• skuteczność 90 dB,

• maksymalny poziom SPL 119 dB,

• Silent Flow Port,

• Through-Bolt,

• udoskonalona zwrotnica,

• ogromna skala dźwięku,

• głęboki i kontrolowany bas,

• naturalna średnica,

• szczegółowe wysokie tony,

• doskonałe zastosowanie w stereo i kinie domowym,

• trzy eleganckie wersje wykończenia.

Specyfikacja techniczna Monitor Audio Silver 500 8G
